Beschreibung

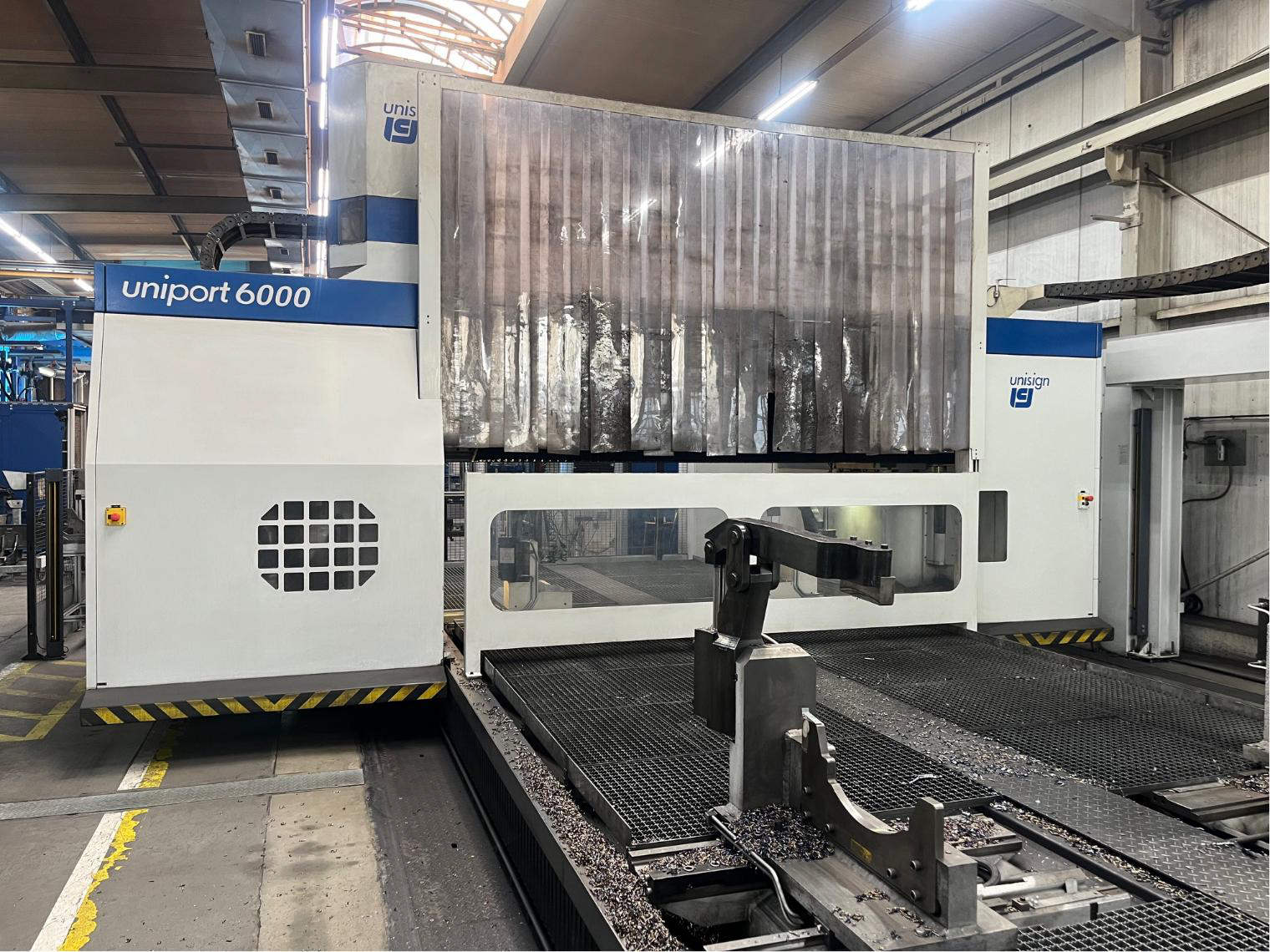

Unisign Uniport 6000,
Baujahr 2010 / Inbetriebnahme 2011,
Steuerung Siemens 840 D,
Verfahrwege X 10.000 mm,
Y 1500 mm,
Vergrößerter Spindelschlittenhub: Z 1000 mm,
Vergrößerte Durchgangshöhe 1000 mm,
Durchgangsbreite 1500 mm,
Hauptantrieb 36 kW, n = 6000 1/min, 720 Nm
2-stufiges Getriebe 1:4
Aufnahme SK 50
Zerspanleistung in C45: Vollbohren D=120mm Gewindebohren M55 Fräsen 100cm³/min
Gantry-Bauweise mit verfahrbarer Portalbrücke und stationärem Spanntisch.
Spanntisch ausgeführt mit Spannbalken in Querrichtung mit jeweils 750mm Zwischenabstand. Die standardmäßigen Plattenfelder entfallen.
Hydraulische Spannvorrichtung mit Spannbrücken zur Achsbearbeitung inkl. Hydraulikanlage
Winkelbohr- & Fräskopf, n = 4000 1/min SK50
Hohe Genauigkeit und Stabilität durch Hirthverzahnung
Automatischer Werkzeugwechsel in den Winkelkopf
Messtaster RWP20.50-M
Pendelbetrieb
Sicherheitszaun mit Lichtgittern Fabrikat Sick
Spanntisch mit Spannbalken in Querrichtung je 750 mm
Werkzeugkettenmagazin am Portalständer mit 30 Plätzen
Maschinen-Kühlanlage
Wasser-Luft-Wärmetauscher im Schaltschrank integriert
Unisign Ferndiagnose für Siemens Sinumerik 840 D
Makrolon Vorhänge an beiden Seiten der Portalbrücke motorisch in der Höhe verstellbar
Trennwand mit Sichtscheibe
Späneförderer mit Scharnierbandausführung.
Aufstell.- und Ausrichtelemente
Zubehör:
1 Stück Winkelbohr- & Fräskopf SK50 im Ersatz
1 Stück Hexagon Messtaster RWP 20.50-M als Ersatz
1 Stück Spannfeld mit T-Nuten 2500x 1200mm welches statt der hydraulischen Vorrichtung auf der Maschine installiert werden kann.
Diverse Ersatzteile
Maschine wurde ohne KSS betrieben, ist aber für den KSS-Einsatz vorgerüstet. Die Maschine ist in eine Fundamentgrube eingelassen und verankert.
Aufgrund verringerter Einsatzzeiten letzte Herstellerwartung 2023.
