Beschreibung

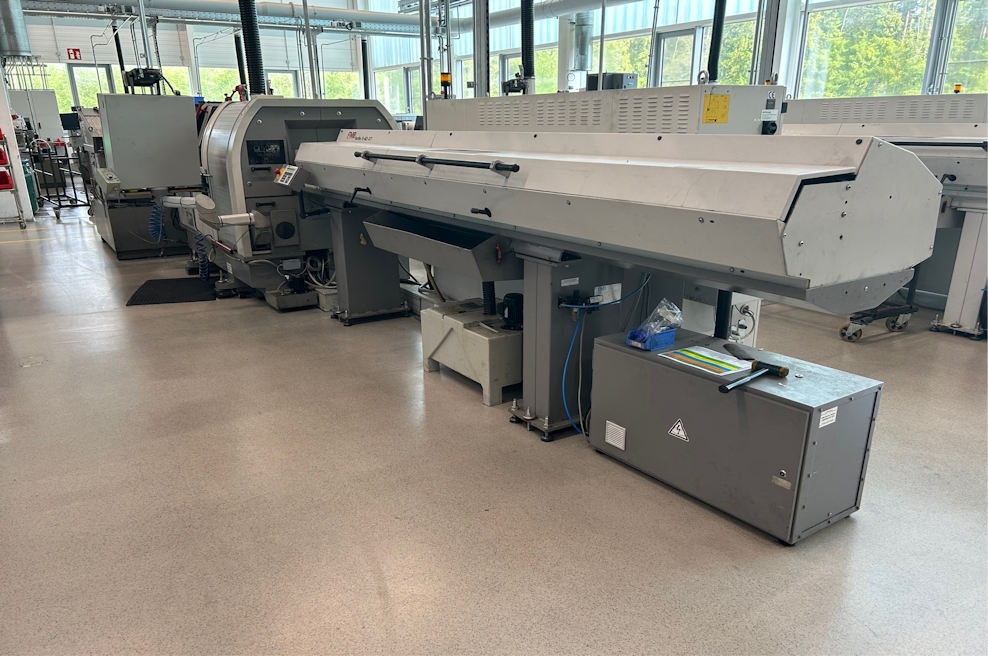

TRAUB TNK 36
Baujahr 2003
Steuerung: TX8i (64 bit),
Flachbildschirm 10,4 Zoll
zusätzl. V24 RS232 im Schaltschrank
MDE-Schnittstelle im Schaltschrank ( Maschine läuft, Stückzähler)
Werkzeugüberwachung Gewindeschneiden ohne Ausgleichsfutter
Hauptspindel: Spindeldurchlass 36 mm Drehzahl max. 6.300 U/min.
Antriebsleistung AC 6,7 / 10,7 kW
C-Achse
Wechselteile Hainbuch Einbauhilfe Grundkörper
Wechselvorrichtung Hainbuch manuell
Gegenspindel:
Gegenspindel als Motorspindel C-Achse
Einrichtung für Gegenspanndruck Werkstück-Ausstoßeinrichtung Axfixfutter Hainbuch
Werkzeugträger oben angetr. Werkzeuge elektronisches Getriebe
X3-Querachse für Frontapparat Frontapparat 5-fach
angetr. Werkzeuge
Abstichseitenbearbeitungsstation angetr. Werkzeuge
Werkstückabführeinrichtung:
Werkstückgreifer
Greiferbacken D5-8, D8-20, D20-36
Kühlschmiereinrichtung:
Behälter 230 l / 7 bar / 50 l/min.
Innere Kühlmittelzufuhr 30 bar
Hochdruck 120 bar an der Front- und der hinteren Bearbeitungsstation Vakuumrotationsfilter Knoll VRF 150/750 (geeignet für Alu, Kunststoff, Messing und Stahl)
Spülpistole
Scharnierband-Späneförderer Auswurfhöhe 950 mm
Hs Dmszaud Aonbyusn
Vorbereitung zum Anbau Stangenlademagazin (Führungsrohr D25, D36)
Werkstückanschlag mitlaufend (Schaft 16×16)
Kollisionsüberwachung Brankamp CMS 100 an Haupt- und Gegenspindel
Maschine ohne bekannte Mängel,
