Beschreibung

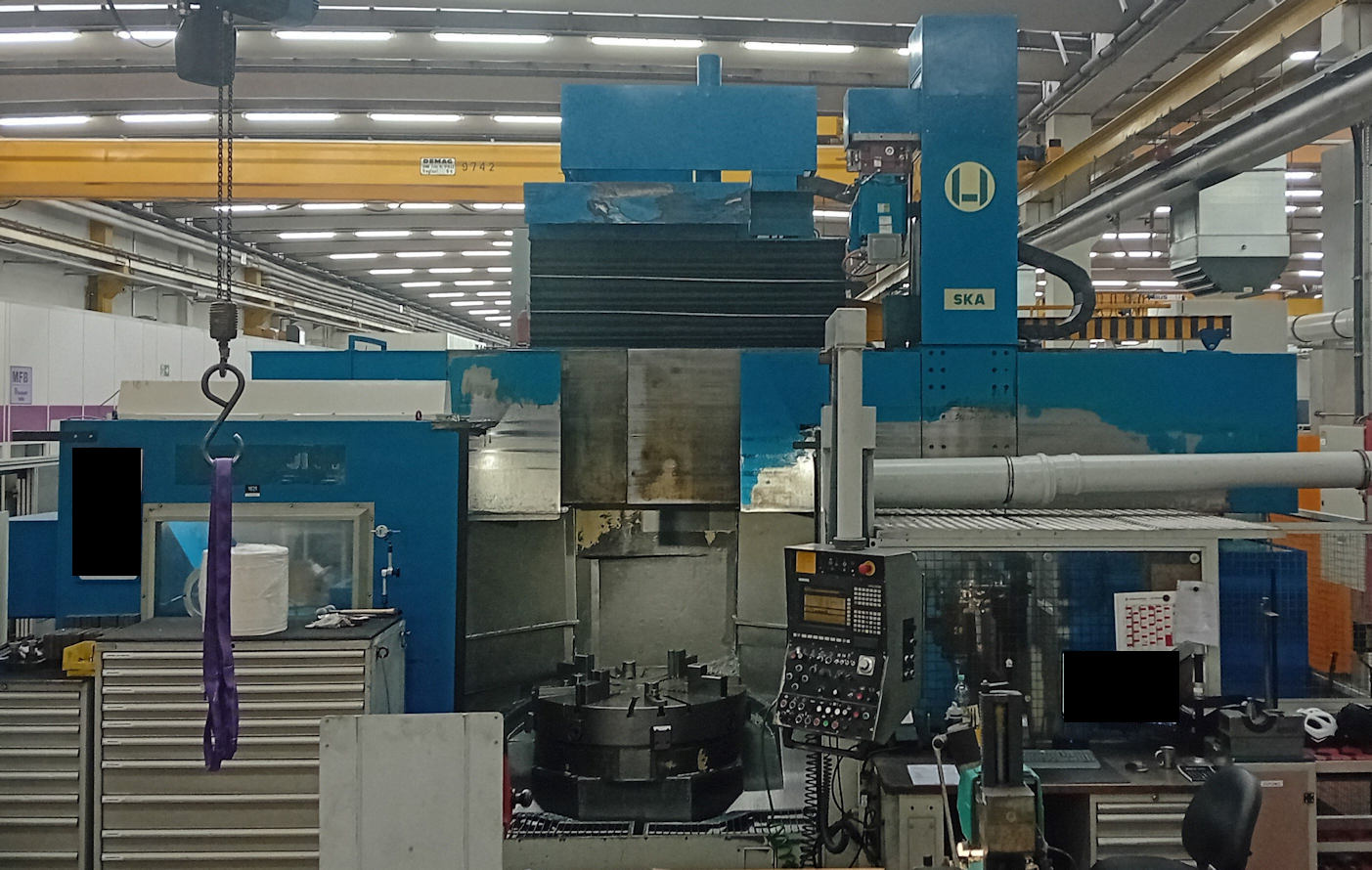

TOS SKA 12
Baujahr: 1999
Steuerung: Siemens Sinumerik 840 C
Karusselldrehmaschine
gr. Meißelschieberweg (senkrecht): 1060 mm gr. Querbalkensupportweg (waagerecht): von
Planscheibenmitte nach rechts 840 mm nach links 750 mm
Planscheibe: Ø 1250 mm Drehzahlen der Planscheibe:
1. Getriebestufe 4-156 U/min
2. Getriebestufe 16-630 U/min
Drehmoment der Planscheibe (max): 19246 Nm Schnittkraft je Support: 50 KN
Drehzahl der Bohr- und Frässpindel:
1. Getriebestufe 4-750 U/min
2. Getriebestufe 75-3000 U/min
Vorschubgeschwindigkeiten in den Linearachsen (X+Z) stufenlos regelbar: 1-4000 mm/min Eilganggeschwindigkeit: 12000 mm/min
Vorschubgeschwindigkeiten in der Rotationsachse (C) stufenlos regelbar: 0,01-7,4 U/min
Werkzeugwechsler 24 fach
Aufnahme SK 50 angetr. Werkzeuge
hydr. Kraftspannfutter, Planscheibe,
BHG Zusatzpanel
Gewindeschneiden ohne Ausgleichsfutter, Renishaw Werkzeugkontrolle
X/Z Linearmaßstäbe Späneförderer Absaugung
separater KSS Kreislauf
