Beschreibung

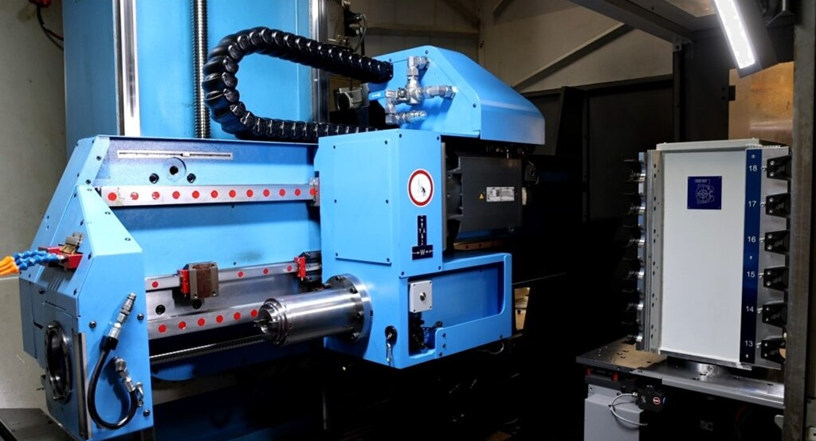

IXION AUERBACH IA2 TLF-1200.4
Baujahr 2004
Werksüberholt 2023
Steuerung HEIDEN HAIN 430M
X (Tisch, längs) 1.200 mm
Y (Tiefbohr-Fräseinheit, vertikal) 1.200 mm
Njcjydmuus Tqfqz Rjkt
Z (Turm, horizontal) 700 mm
W (Tiefbohr-Fräseinheit, horizontal) 1.200 mm
A (Schwenkung Tiefbohr-Fräseinheit) +25°/-15 °
B (NC-Rundtisch) 360 °
NC-Rundtisch mit 5 Spannnuten 1.000 x 1.000 mm
Max. Werkstückgewicht 7.000 kg
Nennantriebsleistung (Sl / S6) 12 / 18,5 kW
Drehmoment 115 Nm
Drehzahlbereich 60 – 6.000 U/min
max. Bohrtiefe (in einem Zug) 1.200 mm (2 mitfahrende Stützlünetten)
Hochdruckkühlmittelanlage für Tiefbohröl 100 bar & 42 l/min
Werkzeugwechsler für 24 Werkzeuge
mit Spindel ausblasen
Werkzeuglänge max. 300 mm
Werkzeuggewicht max. 3,5 kg
Werkzeugdurchmesser
ohne freiem Nebenplatz max. 90,0 mm
mit freiem Nebenplatz max. 160,0 mm
Bestückung im Arbeitsraum
Vollumhausung des Arbeitsraumes, mit Dach
Ölnebelabsaugung
Späneförderer
Platzbedarf 5.150 x 5.350 x 4.020 mm
