Beschreibung

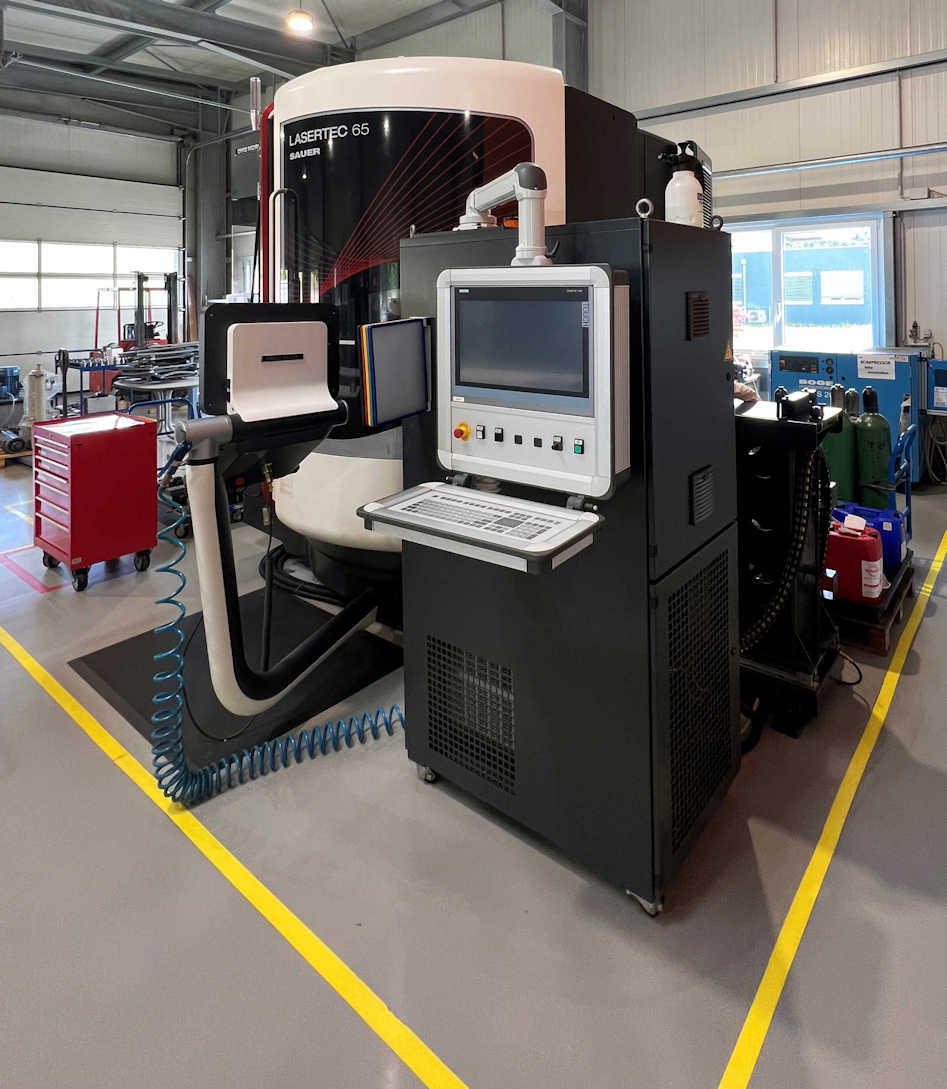

DMG Mori Sauer Lasertec 65 Shape
Baujahr 2014
x-Weg 650 mm
y-Weg 650 mm
z-Weg 560 mm
Steuerung Siemens 840D sl
Hauptspindel:
Drehzahlbereich – Hauptspindel 20 – 10.000 min/-1
Antriebsleistung – Hauptspindel 13 / 9 kW
Max. Drehmoment 83 / 57 Nm
Werkzeugaufnahme HSKA63 DIN 69893
NC-Schwenkrundtisch:
Tischaufspannfläche 800 X 650 mm
max. Tischbelastung Schwenkbereich Drehbereich
T-Nuten 600
B: +/- 120
C: 360
Max. Werkstückabmessungen 650 (840) X 500 mm
Werkzeugmagazin:
Anzahl der Werkzeugplätze 30 pos.
max. Werkzeuggewicht 6 kg
max. Werkzeugdurchmesser 80 mm
max. Werkzeugdurch. bei freier Nachbarbox. 160 mm
max. Werkstücklänge 315 mm
Wechselzeit Werkzeug – Werkzeug 1,6 sec
Wechselzeit Span – Span 8,0 sec
Vorschübe:
Eilgang 40 m/min
Vorschubkraft 7/13/10 kN
Vorschubgeschwindigkeit 1 – 40.000 mm/min
Gesamtleistungsbedarf 24 kVA
Maschinengewicht ca. 11,5 t
Raumbedarf ca. 4,5 X 3,5 X 2,3 m
Dokumentation
Kühlmitteleinrichtung
elektr. Handrad
Laserkopf 100 Watt
Stundenzähler Laser 6177 h / 2802 h
Stundenzähler Maschine 18703 h / 4738 h
