Beschreibung

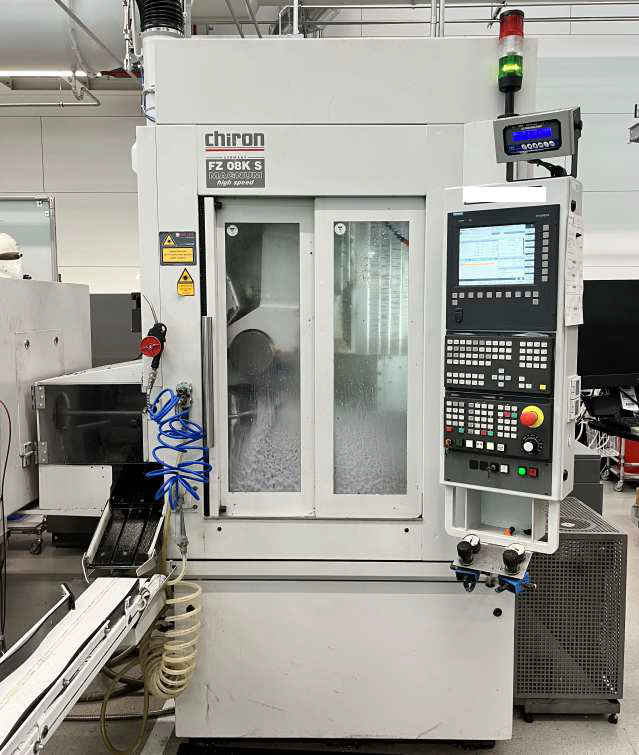

Vertikales CNC-Fertigungszentrum Chiron FZ O8 K S Magnum
mit NC-Schwenkkopf, Rundtischpaket, Stangenlader und Abführeinrichtung
Baujahr 2007, Werks0berholung 2017
Betriebsstunden ca. 22.500 h
Technische Oaten:
Siemens 840D (PCU 20 / NCU 572.4)
NC-Schwenkkopf Schwenkbereich -20° / +115° wassergek0hlte Motorspindel D 15.000 U/min. Verfahrwege X 450mm / Y 270mm / Z 310mm
Eilgang in X / Y / Z 75 m/min. / Beschleunigung X 1g / Y 1,5g / Z 2g
40 Werkzeugplatze HSK-A 40, Span-zu-Span-Zeit 2,6 sec. vertikal (nach DIN)
Zusatzausstattung:
Vorbereitung Stangenbearbeitung
Rundtischpaket AWU 160 mit D105mm (Positionierachse) Spannzangenfutter Hainbuch Spanntop D100 Zusatzeinrichtung 6.Seite
Entnahmehandling und Abführeinrichtung tor Fertigteile Stangenlader IRCO SiMag 100.1-3000 (Rund- und Profilmaterial)
Spülpistole Maschinenvorbereitung IKZ Hochdruck 70 bar (Varioventil) Vorrichtungsspülung
Kratzbandspaneforderer mit Auswurfhohe 1050 mm Vakuumrotationsfilter VRF 400 ltr. Hersteller KNOLL MAHLE Doppelschaltfilter
Schaltschrankkühler Signalleuchte
Werkzeugstandzeitüberwachung Werkzeugbruchkontrolle Single F500 3D-Tastsystem Renishaw TS27R
Brankamp Marposs Kollisions0berwachung CMS 100
Zubehor:
Breuning IRCO Führungskanal-Satze und Hainbuch-Spannzangen (nach Absprache)
Werkzeugaufnahmen HSK-A40
Ersatzteile für diesen Maschinentyp inkl. van speziellen Betriebsstoffen
Hinweis zum Maschinenkonzept:
Mannlose Komplettbearbeitung 24/7 van kubischen Bauteilen. Materialzufuhrung Ober Stangenlader D100 / 3000 mm als Rund- und Profilmaterial. Rundtisch als Positionierachse und Bearbeitung der 4 umliegenden Seite Ober vertikale Frasspindel. Bearbeitung der Stirnseite (5. Seite) horizontal mit Schwenkkopf. Klemmung WerkstOck Ober Spannstock, Absagen WerkstOck und 180 Grad Drehung, Bearbeitung der 6. Seite horizontal ebenfalls mit Schwenkkopf. Entnahmehandling und Abfuhreinrichtung in Teilespeicher.
Hinweis zum Maschinenzustand:
Die Maschine wurde 2017 beim Hersteller Chiron (CMS) werksOberholt und technisch upgedatet.
Der letzte Spindeltausch wurde im September 2025 durchgefuhrt.
Die Maschine wurde zuletzt im Oktober 2025 vom Hersteller gewartet (groBe Jahreswartung 4.000 h).
Die Maschine wurde vom Kauf bis heute durchgangig vom Hersteller über einen Full-Service-Vertrag gewartet, repariert und auf einem aktuellen technischen Stand gehalten (vorbeugende lnstandhaltung).
